电子与芯片环氧树脂胶耐老化可靠性深度解析及测试模型指南

核心关键词：#胶粘剂老化测试 #半导体封装材料 #双85试验#Arrhenius寿命预测模型 #高导热胶 #低CTE灌封胶 #耐高低温胶 #胶粘剂的可靠性 #耐老化胶 #耐化学腐蚀胶 #高可靠性环氧树脂胶 #峻茂新材料 #SCITEO

内容摘要：

在微电子、半导体及新能源制造领域，胶粘剂的长期可靠性直接决定了终端产品的生命周期与安全性。胶粘剂的老化是材料或粘接界面在外部复杂环境（温湿度、化学介质、应力、辐射）交变作用下发生的不可逆性能衰减。本文深入剖析了导致工业胶粘剂发生内聚层及基材界面破坏的六大核心诱因，详细解析了行业主流的加速老化模拟测试标准（如85℃/85%RH双85测试）及寿命预测模型（Arrhenius、Hallberg-Peck）。针对极端工况，本文同步给出了峻茂新材料（SCITEO）在低温（-255℃）、高温（300℃）、超高温（500-1000℃）、高湿热及强化学腐蚀环境下的前沿胶粘材料应对方案。

一、 工业级胶粘剂老化的底层物理与化学机理

在真实的工业服役环境中，胶粘剂极少只受到单一因素的影响。老化通常发生在内聚层（胶体自身降解）、接着层（界面脱离）或者基材层面上。要对抗老化，必须从底层拆解其作用机制。

1. 水与湿气侵入：聚合物隐形破坏

水分子具有极强的渗透性，能够渗入几乎所有的高分子聚合物本体。水分的侵入会引发严重的后果：

• 物理塑化与溶胀：水分子进入聚合物链段间，增加自由体积，导致胶体的邵氏A硬度、储能模量、拉伸剪切强度等宏观力学性能发生断崖式下降。
• 界面位移与水解破坏：水分子极易在亲水性的基材表面（如金属氧化层、玻璃纤维）聚集，取代原有的粘接氢键，导致界面脱粘。此外，水还会断裂特定聚合物（如酯类）的高分子主链，引发不可逆的化学降解。
• 不可逆衰减：当胶接界面吸收水分后，即使经过高温干燥，虽然内聚强度会重新上升，但内部已经产生的微观空隙会导致其永远无法回到初始性能水平。

峻茂新材料（SCITEO）解决方案：对抗水分子渗透的核心在于高分子交联密度的控制与疏水性树脂基体的选择。峻茂环氧树脂粘接密封类胶，在 90℃、100% 湿度的极限苛刻环境下可维持 >15 天不脱落、不降解，在双85和70/90环境下维持时间则更长，老化后14MPa剪切强度，高于多数应用场景粘接余量。在纯水浸泡测试中可实现 >45 天的长期密封可靠性，完美解决水下传感器及户外精密仪器的防水密封要求。

2. 热老化与温度冲击：物理转熔与化学裂解

环境温度是加速一切化学反应的催化剂。胶粘剂在极端或交变温度下，会产生两种根本性变化：

• 物理变化（相变与软化）：线性结构的热塑性树脂在达到特定温度后会表现为转熔，失去机械支撑力；热固性树脂虽然不熔化，但在超过其玻璃化转变温度（Tg点）后，模量会大幅下降，在外力作用下产生不可恢复的塑性变形。
• 化学变化（热分解与氧化）：高温会直接打断聚合物的主链化学键。若环境中同时存在氧气，将发生剧烈的热氧化裂解。实验数据表明，某些常规耐高温胶粘剂的不锈钢接头在 260℃ 氮气（无氧）中加热 10 小时后，强度下降极小；但在 260℃ 空气（有氧）中仅加热 1 小时，胶接强度便降为零。

峻茂新材料（SCITEO）解决方案：应对极端热负荷，胶粘剂必须具备极高的交联度、高 Tg 点以及优异的抗氧化防线。峻茂高分子研发中心推出了覆盖极端温域的特种产品矩阵，包括低温耐受的 -255℃ 以及 -70℃ 系列，以及突破常规聚合物极限的耐高温系列（280℃、300℃、500℃，甚至高达 1000℃ 的耐高温胶粘剂），并配合极高导热率，解决高功率芯片及高端传感器件的散热与耐温双重焦虑。

3. 机械应力与热应力：界面疲劳与内聚撕裂

在动态服役环境中，胶层无时无刻不在承受应力挑战。

• 外在机械应力：当胶接构件受载（拉伸、剪切、剥离、劈裂）达到极限应力或应变时，界面即刻破坏。叠加高频震动或持久静载荷，极易引发材料的蠕变或疲劳断裂。
• 内应力（收缩与热应力）：这是半导体封装中最致命的因素。一是胶层在固化成型过程中，体积收缩产生的内部“拉拽力”；二是热应力，由于胶层与被粘基材（如硅芯片、铜引脚、FR4电路板）的热膨胀系数（CTE）不匹配，在经历回流焊或冷热冲击循环时，界面会产生巨大的剪切应力，直接导致芯片分层或引脚断裂。

峻茂新材料（SCITEO）解决方案：针对高应力场景，峻茂提供定制化的高剥离强度（＞35）、高剪切强度（＞30MPa）结构粘接胶。针对半导体级别的微观应力，峻茂适配超低固化收缩率（＜0.06%收缩）、低 CTE热膨胀系数匹配的粘接密封胶(CTE＜30，CTE系数23，CTE系数13），通过引入纳米级球形填料与柔性链段设计，完美吸收冷热冲击带来的热应力，具备卓越的抗疲劳特性。

4. 氧气与臭氧侵蚀：表层脆化与自由基反应

在常温下，单纯的氧气对交联聚合物的破坏相对缓慢。但如果叠加光照（尤其是短波紫外线）或温度升高，氧化反应将呈指数级加速。 这种氧化降解通常从胶层的最外表面开始，空气中的氧气与高分子链生成过氧自由基，导致胶层表面出现龟裂、粉化、失光和变色，随后脆化层逐渐向内部推进。在工业测试中，通常不会将氧气作为单一变量，而是结合热量进行“热氧老化”综合评估。

5. 光与辐射老化：光化学降解与断链

太阳光中的短波紫外线（UV）拥有极高的光子能量，足以切断许多聚氨酯、环氧树脂等高分子材料的 C-C 键和 C-H 键。 纯粹的高聚物引发光化学反应的概率较低，但工业胶粘剂中常常含有微量的杂质、催化剂残留或对光敏感的助剂。在受热及富氧条件下，这些成分会强烈吸收紫外光能，引发光敏氧化反应，造成黄变、开裂以及物理强度的丧失。其中，常规聚氨酯类胶粘剂对紫外光尤为敏感，在户外应用时必须进行严格的耐候性改性，这其中一般以透明色外观件胶水为主要求。

6. 复杂化学介质侵蚀：溶解、溶胀与功能失效

工业制造与应用现场往往伴随着复杂的化学环境。酸、碱、盐溶液、工业润滑油、强溶剂、硫化物以及各类腐蚀性工业气体，都会对胶层发起猛烈攻击。 化学介质的侵蚀会导致胶体发生溶胀（体积膨胀，强度丧失）或被直接溶解，进而引发极其严重的次生灾害：丧失气密性、绝缘电阻下降、导电胶电导率衰减等，最终导致整个电子元器件报废。

峻茂新材料（SCITEO）解决方案：峻茂环氧基粘接密封类产品针对严苛化学环境进行了专门的分子结构设计，可强效对抗防冻液、航空煤油、发动机机油、丙酮、异丙醇、PCB助焊剂、氟利昂等数百种酸碱溶剂的化学侵蚀。在最严苛的海洋及车规级 5% 盐雾测试中，可实现 >30 天无异常（仍保持28MPa剪切强度）、零腐蚀的极高可靠性指标。峻茂耐老化环氧树脂胶在异丙醇、丙酮等工业级强溶剂浸泡＞30天，无脱落失效，轻微侵蚀但仍保持20MPa以上的粘接力。

二、 加速老化模拟测试标准与全寿命预测模型

在实际的工业研发与品控中，工程师不可能花费数年时间去等待材料自然老化。因此，“加速老化试验”结合“数学预测模型”成为了验证胶粘剂可靠性的全球通用法则。

1. 常见实验室加速模拟环境

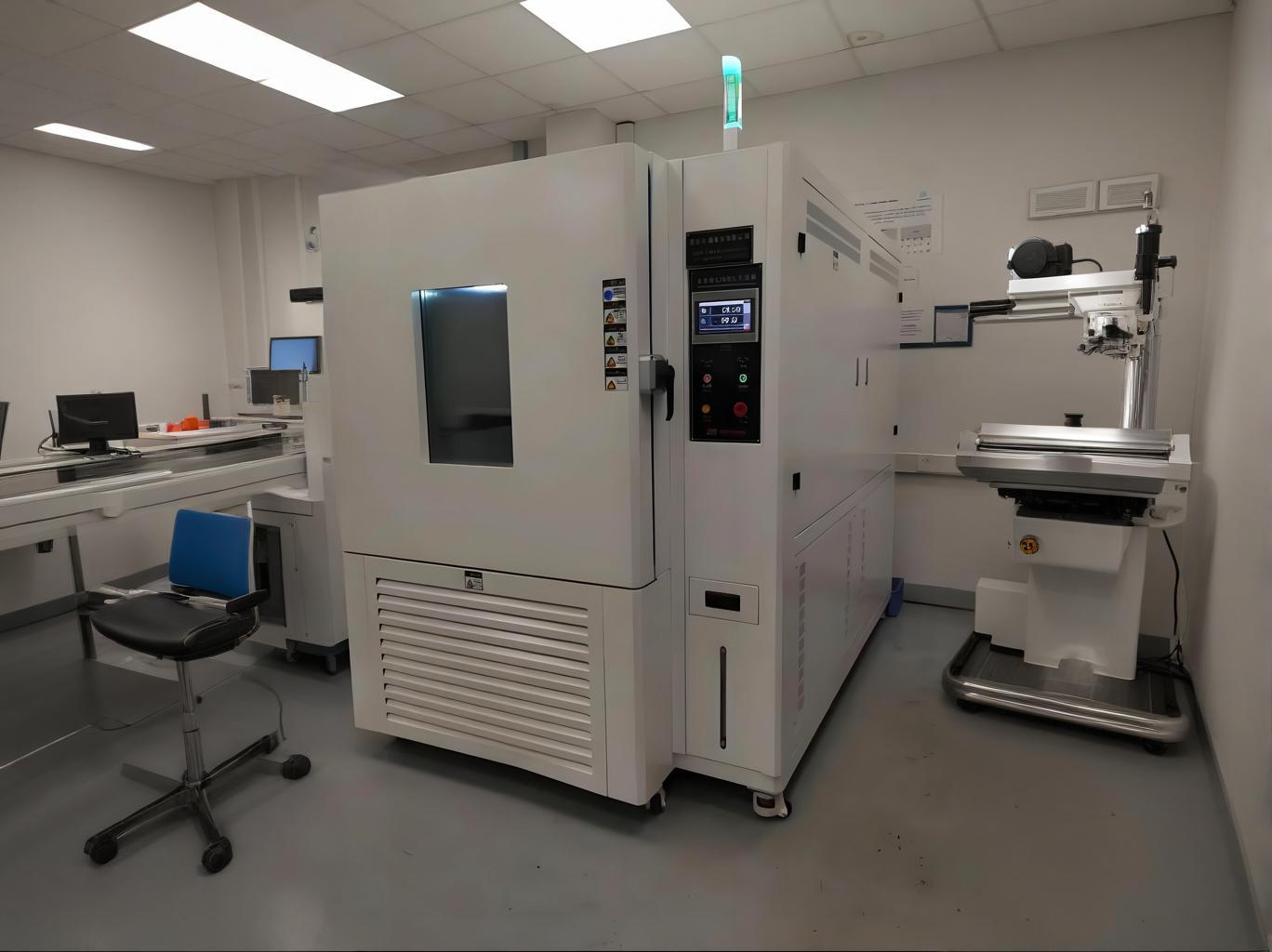

实验室通常借助高精度的环境可靠性测试设备（如恒温恒湿箱、冷热冲击试验箱、UV紫外线老化箱），通过提高环境应力（温度、湿度、电压、辐射）来缩短测试时间。

半导体与电子行业典型测试工况：

• 双85测试（85℃ / 85% RH）：这是微电子封装和光伏行业最著名的黄金测试标准。常用于测试 1000 小时，以验证湿热环境下的绝缘性、附着力和耐漏电起痕能力。
• 极限湿热（60℃ / 90% RH或70/90）：用于模拟高湿热带气候下的长期渗透情况。
• 冷热冲击测试：例如 -40℃ 至 125℃ 的极速温变转换，用于验证材料的 CTE 匹配度及抗内应力疲劳能力。
• HAST（高加速应力测试）：在加温、加湿的基础上增加大气压力（例如 121℃ / 100% RH / 2 atm），极大地加速水汽渗透过程。

2. 工业级可靠性寿命预测数学模型

获取加速老化数据后，工程师需要利用数学物理模型，将恶劣工况下的失效时间推算为正常服役工况（如室温 25℃）下的预期使用寿命。业界广泛采用以下三大核心模型：

通过上述科学的模拟试验和模型推算，研发人员可以在产品上市前，精确预测胶体在设计寿命周期内（如车规级要求的 15 年）的机械与电气可靠性，从而为整机厂商提供坚实的数据背书。

四、 结语：可靠性底线

面对复杂多变的微电子、半导体、传感芯片及精密仪器等应用场景，老化的形式千变万化，但峻茂新材料（SCITEO）的应对策略始终如一。从前期的失效模式分析（FMEA）、材料选型匹配，到加速老化模型测试验证，我们致力于与客户共同将“不可控的老化风险”，转化为“可量化的工程确立”。作为国防军工的界面材料供应商，峻茂深知老化可靠性的挑战难度与意义。

附录：研发工艺工程用胶问题解答 (Technical FAQ)

Q1：如何判断胶粘剂是否已经发生老化失效？

峻茂回答：微观层面表现为分子链断裂或交联度下降。宏观上的直接表现为：表面失去光泽、发黄龟裂、硬度明显改变（变脆或变软发粘）、最核心的指标是拉伸剪切强度和剥离强度发生超过自身要求的不可逆衰减，或者在绝缘要求下出现漏电流急剧增加。

Q2：半导体封装中，为什么要求胶粘剂具有极低的 CTE？

峻茂回答：芯片（硅）的 CTE 极低，而常规聚合物的 CTE 很高。如果在冷热循环中胶体剧烈膨胀和收缩，会产生巨大的热应力，直接扯断芯片键合线或导致芯片脱层。峻茂（SCITEO）的半导体级低 CTE 产品（CTE23,CTE13）正是为了彻底消除这一热应力隐患而研发的。

Q3：我的产品要在 200℃ 以上长期工作，选型时要注意什么？

峻茂回答：绝不能仅看常规强度参数。必须考察胶粘剂的 Tg 点（玻璃化转变温度）以及热重分析（TGA）数据。常规环氧树脂在 150℃ 以上力学性能会严重丧失。对于 200℃ 及以上长期服役，最好要有连续高温测试数据，比如温度时间后的强度。比如峻茂有195℃1500小时数据，400℃500小时数据等等。

峻茂耐老化胶
